Instalatii de udare
A.
Schita unui sistem pentru irigatii prin picurare:

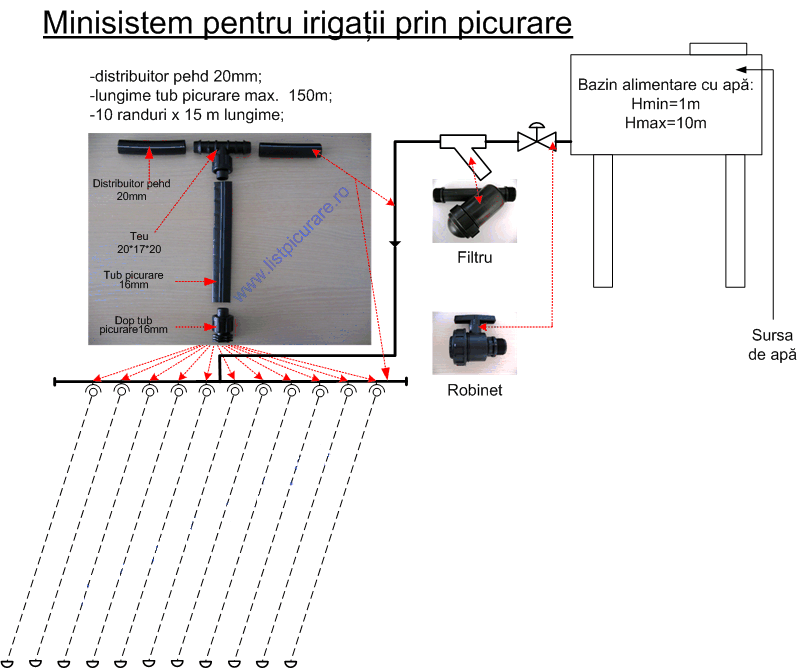

| -pentru suprafete mici (S < 150 m2) |

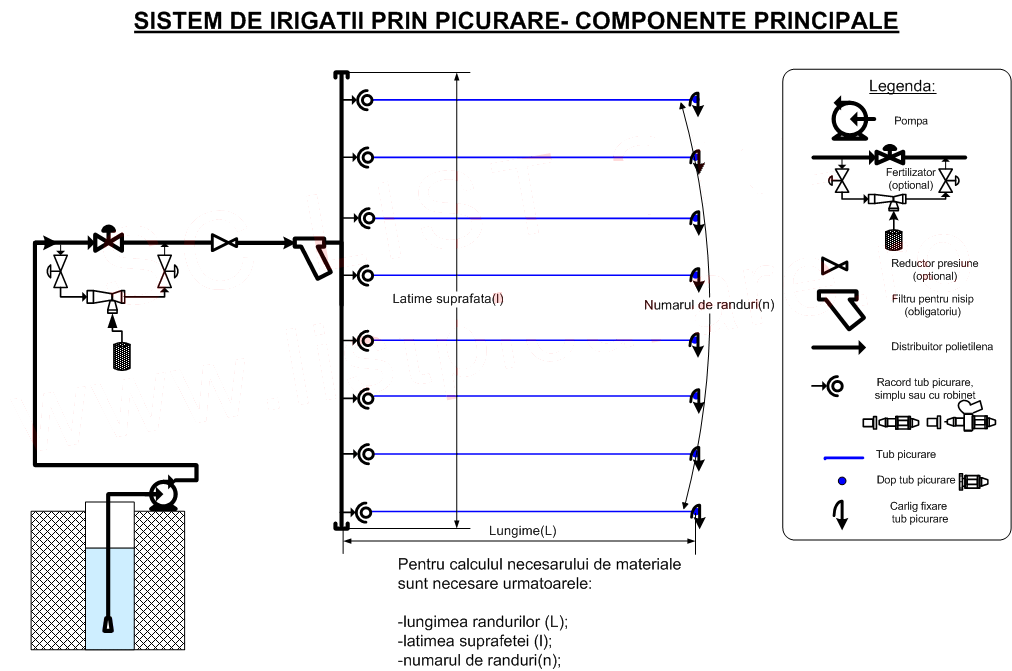

-pentru suprafete mari (S > 150 m2) |
|
|
| click pe imagine pt marire |
click pe imagine pt marire |
B.
Banda (tape) de picurare: are picurator continuu si asigura:
- o mai buna uniformitate si randamente mai mari - dovedit de catre cultivatori la nivel mondial;
- puncte de emisie cu fanta care sunt concepute pentru a împiedica intruziunea radacinilor,oferind un
flux de picurare perfect si fara jet;
- eficienta, cantitati precise de apa in zona de radacina;
- economie de apa si energie, reduce consumul de apa si de energie,cheltuieli mai mici de inretinere;
- reducerea materialelor pentru combaterea buruienilor;
- eficienta muncii, brazde uscate si îmbunatatirea accesului pe domeniu;
 |
- diametrul banda de picurare: 16mm;
- grosime perete banda picurare: 0,150 - 0,200 - 0,250 - 0,375 mm;
- pas banda picurare: din 10 in 10 cm sau din 20 in 20 cm;
- debit banda picurare:1,14 litri/picurator/h;
- producator banda picurare:Aqua Traxx- Italia;
|
 |
| click pe imagine pt marire |
click pe imagine pt marire |

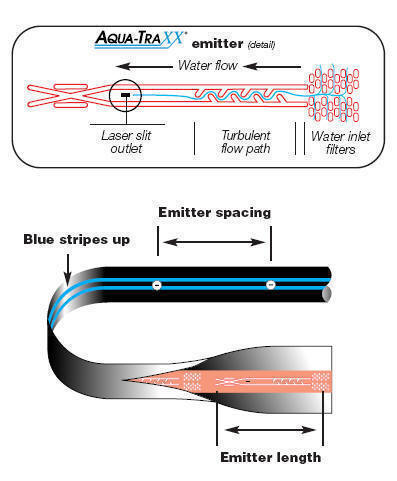

Urmatoarele recomandari se aplica la instalarea tubului tip banda Aqua-Traxx:
- rolele cu banda de picurare se pastra într-o zona acoperita, protejate de lumina soarelui si ploaie.
- instalati banda de picurare cu dungile albastre orientate în sus. Particule fine din sol
aflate în apa pentru irigatii vor decanta în mod normal, în partea de jos a benzii.
Instalarea benzii de picurare cu susul în jos poate duce la înfundare daca exista nisip în apa folosita la irigatii.
- o supapa aer/vid trebuie sa fie întotdeauna instalata la suprainaltarea conductelor secundare
pentru a împiedica fenomenul de aspirare care apare în banda atunci când sistemul este oprit. Banda de picurare
ingropata va avea tendinta de a trage apa cu noroi înapoi în tubulatura prin fantele de picurare, cauzând infundarea.
- banda de picurare poate fi montata la suprafata sau îngropat. Îngroparea este de preferat în
cazul în care este posibil, din moment ce protejeaza tubulatura de accidente si pagubele provocate de animale,
reduce înfundarea, pastreaza pozitia si aliniere benzii, reduce evaporarea de suprafata,si asigura
apa la locatia dorita.
- banda de picurare trebuie sa fie îngropata atunci când este utilizata cu învelis de plastic
transparent. Condensarea apei in picaturi pe partea inferioara a plasticului transparent va concentra lumina
soarelui ca o lupa de sticla, provocand gauri în banda de picurare.
- capetele benzii de picurare ar trebui sa fie închise cu cleme sau noduri, pâna când banda
poate fi cuplat la sistem, evitand astfel contaminarea cu insecte, fragmente din sol sau altele.
- conductele principale si secundare din polietilena ale sistemului de irigatii, ar trebui sa fie
purjate si curatate înainte de a conecta banda de picurare Aqua-Traxx.
- banda de picurare trebuie sa fie verificata, cand este ingropata în sol. Cineva ar trebui sa
urmaresca si sa asigure faptul ca banda de picurare îsi mentine
dungile albastre orientate in sus, pentru a interveni în cazul în care banda se
rasuceste.
Caracteristici banda picurare:
|
Grosime perete banda (1mil=0,001inch=0,0254mm) |
Pas picurare banda
(m) |
Pret cu tva (ron/m)
vânzare la metru |
Pret cu tva (ron/m)
vânzare la bobina |
Lungime bobina
(m) |
stoc |
|
mil(inch) |
mm(metric) |
|
6 |
0,1524 |
0,10 |
- |
- |
3.048 |
da |
|
8 |
0,2032 |
0,10 |
- |
- |
2.286 |
da |
|
10 |
0,2540 |
0,10 |
- |
- |
1.828 |
- |
|
15 |
0,3810 |
0,10 |
- |
- |
1.220 |
- |
Accesorii pentru tub banda (tape):
 |
 |
 |
 |
 |
 |
| Stut banda +garnitura 16mm |
Robinet banda +garnitura 16mm |
Robinet banda 16*16mm |
Dop banda 16 mm |
Cot banda 16*16 |
Teu egal banda 16mm |
C.
Tub picurare: cu picurator cilindric:
- diametrul tub picurare:16 mm;
- grosime perete tub picurare: 0,85 mm(35mil);
- durata de viata tub picurare 8-10 ani;
- pas tub de picurare 0,20 m, 0,30 m, 0,50 m sau 1,00 m;
- debit tub de picurare de 2 sau 4 litri/picurator/h;
- 4 orificii /picurator;
- colac de 100m (numai pentru pas de picurare de 0,20 m si 0,30 m) sau 400m;
- producator Palaplast- Grecia;
|
|
Caracteristici tub cu picurator cilindric:
|
Ø mm |
Grosime perete tub
(mm) |
Pas picurare tub (m) |
Debit picurator
(litri/ora) |
Lungime max. rand,
(panta 0%) |
Lungimea bobinei
(m) |
|
16 |
0,850 |
0,20 |
2 sau 4 |
65m / 42 m |
- |
100 |
|
16 |
0,850 |
0,30 |
2 sau 4 |
84m / 54 m |
- |
100 |
|
16 |
0,850 |
0,50 |
2 sau 4 |
117m/ 75 m |
400 |
- |
|
16 |
0,850 |
1 |
2 sau 4 |
182m/117m |
400 |
- |
Accesorii pentru tub de picurare 16*0,85 mm:
 |
 |
 |
 |
 |
 |
| Stut tip V 16 mm +garnitura |
Stut tip V 16mm *1/2 Fe |
Robinet tip V 16mm + garnitura |
Robinet tip V 16mm *1/2 FE |
Dop tip V 16mm |
Mufa tip V 16mm |
 |
 |
| Cot tip V 16mm |
Teu tip V 16mm |
D.
Filtre
| filtre cu carcasa din PE cu element filtrant cu sita inox+ventil curatire, sau cu discuri: |
 |
 |
 |
 |
 |
Caracteristici filtre cu carcasa din PE:
- asigura alimentarea sistemelor de irigatii cu apa numai din puturi forate;
|
Nr. |
Debit (m3/h) |
Legaturi filetate |
Suprafata element
filtrant cm2 |
Material element
filtrant |
Finete
element filtrant (mesh) |
Stoc |
|
1. |
5 |
1" |
55 |
inox |
120 |
da |
|
2. |
8 |
1' 1/4 |
135 |
inox |
120 |
da |
|
3. |
10 |
1" 1/4 |
210 |
pp |
120 |
da |
|
4. |
10 |
1" 1/4 |
210 |
inox |
120 |
da |
|
5. |
15 |
1" 1/2 |
185 |
inox / disc |
120 |
da |
|
6. |
20 |
1" 1/2 |
421 |
pp |
120 |
da |
|
7. |
20 |
2" |
421 |
inox |
120 |
da |
- filtru hidrociclon, carcasa din otel:
|
- filtru cu nisip de quartz,carcasa din otel:
|
 |
 |
| asigura filtrarea grosiera a apelor de adancime puternic incarcate cu nisip. |
asigura filtrarea grosiera a apelor de suprafata din lacuri sau rauri. |
 |
Aspersore cu reglare sectoriala 150-3600+surub reglare dispersie jet:
legatura filetata exterior 1/2", debit 600-1050 litri/h, presiune de lucru 1,0-3,1 atm, diametrul de acoperire 18-25m. |
 |
Aspersore "IKAROS" 3600/ 2 duze:
legatura filetata exterior 1/2" sau 3/4 " debit 265-1255 litri/h, presiune de lucru 1,5-3,0 atm, diametrul de acoperire 17-21m. |
 |
Aspersore "ATLAS" 3600 /2 duze:
legatura filetata interior 1", debit 860-4250 litri/h, presiune de lucru 1,5- 5,0 atm, diametrul de acoperire 25-34 m. |
 |
Aspersore "CRONOS" 360/ 2 duze+ surub regalare dispersie jet:
legatura filetata interior 1", debit 860-4250 litri/h, presiune de lucru 1,5-5,0 atm, diametrul de acoperire 23-32m. |
 |
Tub flexibil, alimentare aspersor:
legatura filetata interior 1/2", inaltime 1m. |
